よくあるご質問

ナースコール接続について

すべてのシステムは、既設ナースコール子機へ接続し、ナースコール親機で呼び出せます。
(握りボタンとハンド子機がそのまま使用できます)

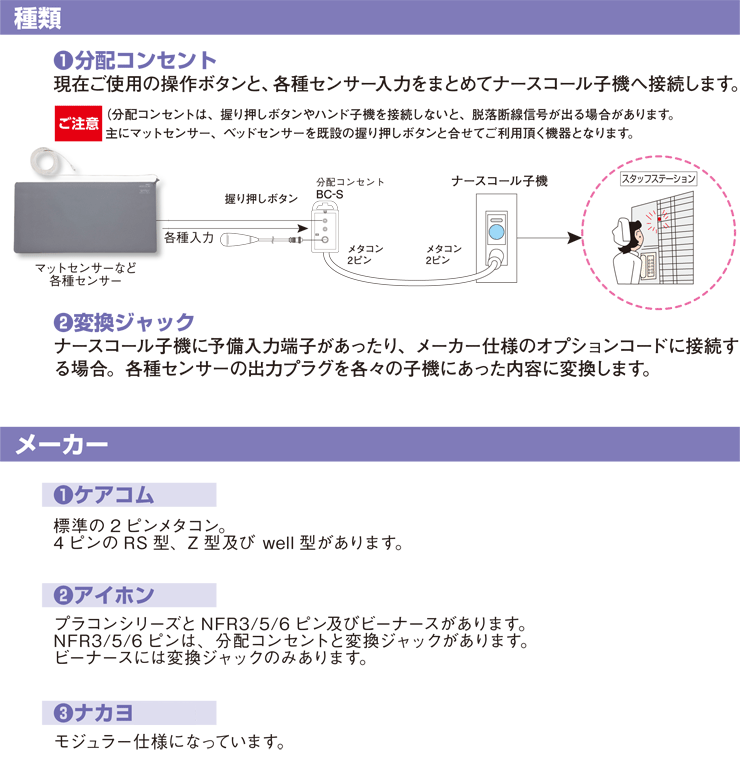

分配コンセント/変換ジャック

現在お使いのナースコール子機「差込口」形状をご確認のうえ、対応する商品をお選び下さい。
分配コンセントはすべて露出型で取付用フックと裏面にマグネットが付いています。

ご注意分配コンセントは、握り押しボタンやハンド子機を接続しないと、脱落断線信号が出る場合があります。
主にマットセンサー、ベッドセンサーを既設の握り押しボタンと合せてご利用頂く機器となります。

ケアコム専用

BC-S メタコン2ピン メタコン2ピン
分配コンセント(ケアコム仕様)
BC-S 〈10,000円〉

メタコン2ピン
  • ナースコール接続用、既設の握り押しボタンと併用できます。
  • 3入力1出力(メタコン2ピン、ピンプラグ対応)
  • リード線長さ1.5m
  • メタコン2ピン付ケーブル1.5m付属
  • サイズ:W64×H123×D25.5mm

ご注意:メタコン2ピン仕様は、パナソニック2ピン仕様と接続できません。

BC-4RS メタコン4ピン(アナログ)
分配コンセント(ケアコム仕様)
BC-4RS 〈15,000円〉

メタコン4ピン
  • 4ピンコネクタハンディナースコール対応
  • 多重線R型、省線式S型専用
  • リード線長さ1.5m
  • 外形寸法:
    W64×H123×D25.5mm

ご注意:「多重線R型、省線S型」専用品で、寸法が同一のデジタル式Z型専用「BC-4Z」とは、仕様が異なり正常動作しません。

BC-4Z メタコン4ピン(デジタル)
分配コンセント(ケアコム仕様)
BC-4Z 〈15,000円〉

メタコン4ピン
  • 4ピンコネクタハンディナースコール対応
  • デジタル式Z型専用
  • リード線長さ1.5m
  • 外形寸法:
    W64×H123×D25.5mm

ご注意:「デジタル式Z型」専用品で、寸法が同一の多重線R型、省線S型専用「BC-4RS」とは、仕様が異なり正常動作しません。

BB-301WZ-2P/W6P-NC Well 6ピン
ケアコム社製
分配コンセント(ケアコム仕様)
BB-301WZ-2P/W6P-NC 〈16,000円〉

  • Wellシリーズのナースコール接続用。
  • 既設の握り押しボタンと併用できます。
  • 2入力1出力(2ピンメタコン、well6ピン対応)
  • メタコン2ピン変換ジャック付属
  • リード線長さ2m
  • 外形寸法:W75×H114×D34mm

アイホン専用

BC-S メタコン2ピン メタコン2ピン
分配コンセント
BC-S 〈10,000円〉

メタコン2ピン
  • 既設の握り押しボタンと併用できます。
  • 3入力1出力(メタコン2ピン、ピンプラグ対応)
  • リード線長さ:1.5m
  • 外形寸法:
    W64×H123×D25.5mm
BC-S(P2) メタコン2ピン プラコン2ピン
分配コンセント(アイホン仕様)
BC-S(P2) 〈10,000円〉

プラコン2ピン
  • アイホン製ナースコール、プラコン2ピン接続用。既設の握り押しボタンと併用できます。
  • 3入力1出力(プラコン2ピン、ピンプラグ対応)
  • リード線長さ:1.5m
  • 外形寸法:
    W64×H123×D25.5mm
  • アイホン専用です
BC-S(N3), BC-S(N5), BC-N(N6) NFR3ピン
分配コンセント(アイホン仕様)
アイホンNFR3ピン仕様
BC-S(N3) 〈10,000円〉

NFR3ピン
  • アイホン製NFX3ピンナースコール接続用。既設の握り押しボタンと併用できます。
  • 3入力1出力(NFR3ピン、ピンプラグ対応)
  • リード線長さ:1.5m
  • 外形寸法:
    W40×H142.5×D25.5mm
  • アイホン専用です
NFR5ピン
分配コンセント(アイホン仕様)
アイホンNFR5ピン仕様
BC-S(N5) 〈10,000円〉

NFR5ピン
  • アイホン製NFX5ピンナースコール接続用。既設の握り押しボタンと併用できます。
  • 3入力1出力(NFR5ピン、ピンプラグ対応)
  • リード線長さ:1.5m
  • 外形寸法:
    W40×H142.5×D25.5mm
  • アイホン専用です
NFR6ピン
分配コンセント(アイホン仕様)
アイホンNFR6ピン仕様
BC-S(N6) 〈10,000円〉

NFR6ピン
  • アイホン製NFX6ピンナースコール接続用。既設の握り押しボタンと併用できます。
  • 3入力1出力(NFR6ピン、ピンプラグ対応)
  • リード線長さ:1.5m
  • 外形寸法:
    W40×H142.5×D25.5mm
  • アイホン専用です

【配線接続図】

※ナースコール子機には様々な種類がありますのでご確認ください。

変換ジャック

主にマットセンサー、ベッドセンサーを既設のアイホンのナースコールに直接接続してご利用頂く機器となります。

アイホン専用

3.5変換ジャック HC-3.5J
変換ジャック(アイホンビーナース仕様)
3.5変換ジャック
HC-3.5J 〈3,000円〉

  • 全長:140mm

【配線接続図】

NFR変換ジャック NFR3ピン
変換ジャック(アイホンNFR3ピン)
HC-N3J 〈4,500円〉
  • アイホン製NFX3ピンナースコール接続用ジャック
  • マットセンサーおよび各種受信機を接続する場合に使用します。
  • リード線長さ:1.5m
  • アイホン専用です
NFR5ピン
変換ジャック(アイホンNFR5ピン)
HC-N5J 〈4,500円〉
  • アイホン製NFX5ピンナースコール接続用ジャック
  • マットセンサーおよび各種受信機を接続する場合に使用します。
  • リード線長さ:1.5m
  • アイホン専用です
NFR6ピン
変換ジャック(アイホンNFR6ピン)
HC-N6J 〈4,500円〉
  • アイホン製NFX6ピンナースコール接続用ジャック
  • マットセンサーおよび各種受信機を接続する場合に使用します。
  • リード線長さ:1.5m
  • アイホン専用です

【配線接続図】

ナカヨ専用

BC-S(M)
分配コンセント(ナカヨ仕様)
BC-S(M) 〈14,000円〉

モジュラー
  • ナカヨ製
    埋込式インターホンNYC-INT-WMTに接続します。
    握り押しボタンNYC-INT-CG2/CG5が接続できます。
  • フックと磁石付です。
  • 外形寸法:W64×H123×D25.5mm
  • 重量:70g
  • 付属品:4極モジュラーコード(3m)

【配線接続図】

周辺機器

変換ジャック

HC-MJ
メタコン2ピン変換ジャック(ケアコム、アイホン)
HC-MJ 〈4,000円〉

  • 各種センサープラグ出力をメタコン2ピンのナースコールにつなげます。
  • 〔適用製品〕M、MAシリーズ、BX-1、BX-BS3、B-CC

中間スイッチ

HC-SW1
中間スイッチ
HC-SW1 〈3,000円〉

  • マットセンサーをON/OFFできます。
  • 〔適用製品〕HS-Wシリーズ

リード線付

HC-J
リード線付ジャック
HC-J 〈2,000円〉

  • ベッド・マットセンサーの接続用。
  • 〔適用製品〕M、MA、BSシリーズ、表示盤
HC-P
リード線付プラグ
HC-P 〈2,000円〉

  • 接点出力を受信機に接続します。
  • 〔適用製品〕HC-300/350、AC-1R・4Rなど出力付受信機
    ※全長約10cm
HC-P(3m)
リード線付プラグ3m(綿糸入)
HC-P(3m) 〈4,000円〉

  • 接点出力を受信機に接続します。
  • 〔適用製品〕HC-300/350、AC-1R・4Rなど出力付受信機
HC-PJ(3m)
ジャック、プラグ付リード線3m
HC-PJ(3m) 〈6,000円〉

  • マット、ベッドセンサー延長コード。
  • 〔適用製品〕M、MA、BSシリーズ
    ※3m以上は、追加購入して頂き、ジョイントして下さい。
